意法半導體推出微型高效同步整流控制器
2026-01-29

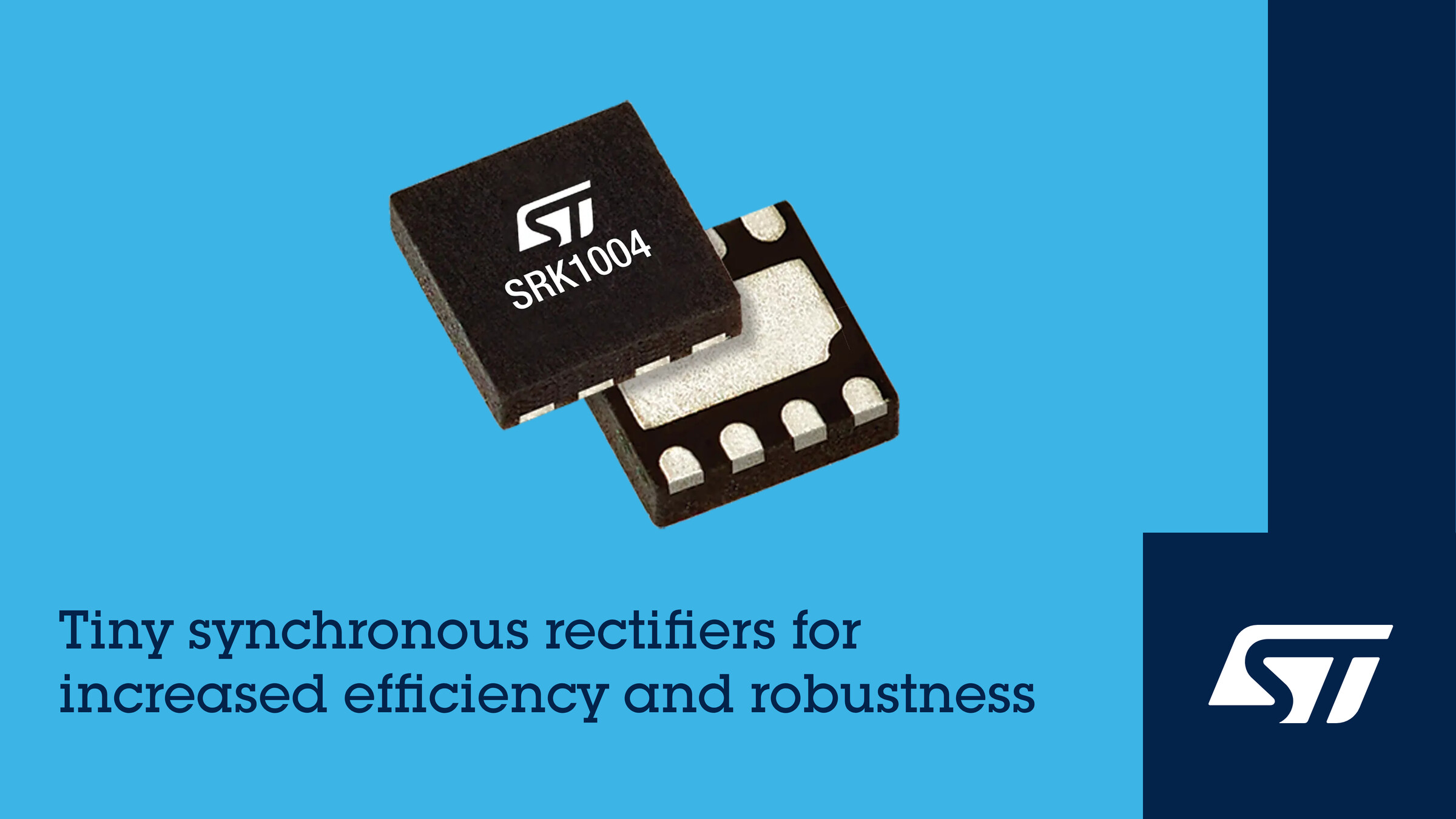

意法半導體日前推出了SRK1004系列同步整流控制器，在充電器、電源適配器、開關電源等產品設備中，新產品可以為有源鉗位、諧振和準諧振反激式(ACF、AHB、QR)轉換器的副邊電路節省空間，提高能效。這款尺寸僅為2mm x 2mm的微型芯片取代SRK1001，采用一個新的能效和魯棒性更高的關斷算法。
SRK1004 系列共有六款產品，提供邏輯電平和標準電平兩種MOSFET柵極驅動選擇，關斷延遲有25ns 和150ns兩種選擇，以補償漏極電感。該系列控制器適用于有源鉗位、諧振和準諧振反激式拓撲，并內置導通窗口電路，防止意外開關操作?？刂破鬏敵鰧艠O的拉電流高達 1.6A，灌電流為 0.6A，同時500kHz 的開關頻率則可實現緊湊的低成本設計。
SRK1004 采用穩健可靠的意法半導體絕緣體上硅 (SOI)制造工藝，可以在高低邊電路配置中控制MOSFET開關管，配有高達190V漏源電壓檢測輸入引腳，兼容4V至36V寬壓電源，低邊配置采用轉換器輸出供電，高邊配置通過變壓器供電，無需專用輔助電源，最大限度地降低了物料成本。SRK1004內部線性穩壓器為芯片內部電路和柵極驅動器供電，并可以通過輸出引腳為片外電路供電。
意法半導體提供EVLSRK1004A-F六款評估板，幫助開發者快速啟動新項目，為轉換器電路和 MOSFET挑選最適合的 SRK1004產品型號。
